リソグラフィ技術　2026/6/21

きっかけ

今日も株について調べている中で、半導体に関係するリソグラフィ技術というモノを見ました。

どういう技術なのか、簡単に解説します！

つぶやき

リソグラフィ技術について簡単にまとめるとこんな感じ

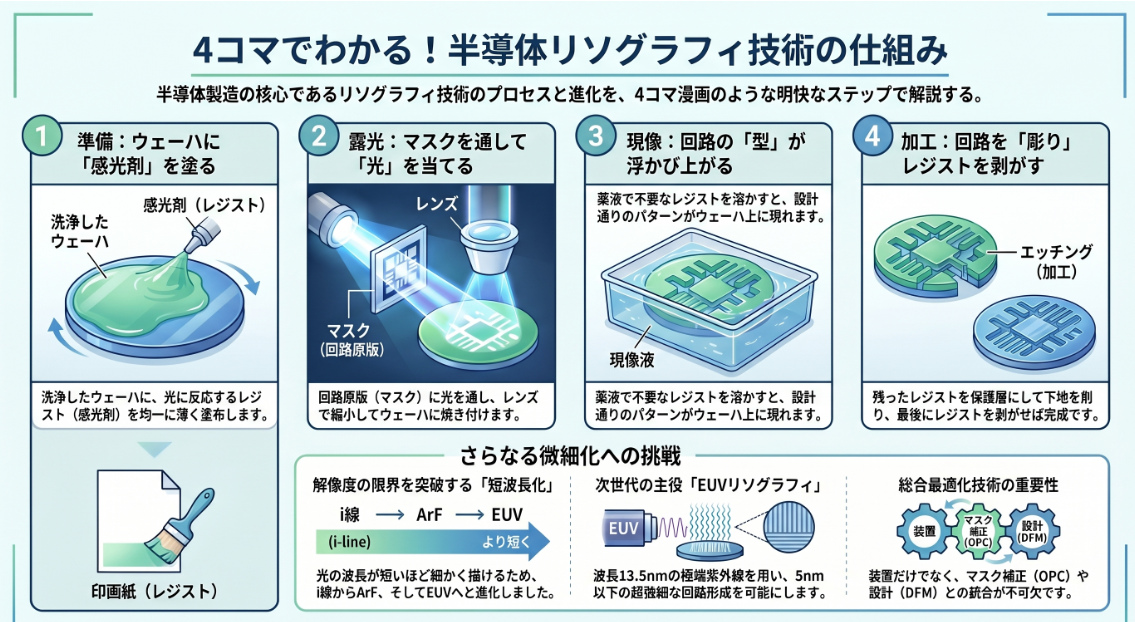

簡単にまとめた図

解説

ここからもう少し詳しく解説するので、気になる人は読んでください！

リソグラフィ技術は、半導体製造において回路パターンをシリコンウェーハ上に転写する、最も中核的な微細加工技術です。

1. リソグラフィの基本概念

リソグラフィ（Lithography）という言葉は、15世紀に発明された「石版画（リトグラフ）」に由来しています。半導体製造においては、「写真の現像」によく例えられます。

• フォトマスク：
  回路が描かれた原版。写真でいう「ネガフィルム」の役割を果たします。

• フォトレジスト：
  ウェーハに塗布される感光材。「印画紙」のように光に反応します。

• 露光装置：
  マスクに光を当ててウェーハに焼き付ける「カメラ（引き伸ばし機）」に相当します。


光によってレジストの性質を変化させ、現像液で不要な部分を取り除くことで、ナノメートル単位の極めて微細な「型」を作成します。

2. 回路を形成するまでの主要工程

リソグラフィは単一の作業ではなく、以下の複数の精密な工程を経て完了します。

1. 前処理（洗浄）： ウェーハの汚れを取り除き、レジストの密着性を高めます。
2. レジスト塗布： スピンコート法などを用い、レジストを均一な厚さで塗ります。
3. プリベーク： 加熱してレジスト中の溶剤を蒸発させ、膜を安定させます。
4. 露光： 露光装置を使い、マスク越しに光を当ててパターンを焼き付けます。
5. 現像・リンス： 薬品（現像液）で不要なレジストを溶かし、パターンを可視化します。
6. ポストベーク： 再び加熱し、残ったレジストパターンを硬化させて密着性を強めます。
7. エッチング： レジストを「型」にして、露出している下の膜を削り取り、実際の回路を彫ります。
8. レジスト剥離： 役目を終えたレジストを完全に取り除きます。

3. なぜリソグラフィが重要なのか

半導体の性能は、一つのチップにどれだけ多くの素子を詰め込めるか（集積度）で決まります。回路を細くする「微細化」を実現する唯一の手段がリソグラフィであり、この技術の解像度が半導体全体の進化を左右します。

4. 技術の進化とこれからの展望

光リソグラフィは、より細かな模様を描くために、使用する光の波長を短くする歴史を歩んできました。

• 光源の進化：
  水銀ランプ（g線・i線）からエキシマレーザー（KrF・ArF）へと短波長化が進みました。

• 液浸リソグラフィ：
  レンズとウェーハの間を水で満たし、屈折率を利用して実質的な解像度を高める技術です。

• EUV（極端紫外線）リソグラフィ：
  13.5nmという極めて短い波長を使う最新技術です。空気やガラスに吸収されやすいため、装置内を真空にし、レンズではなく反射ミラーを使用する特殊な構造をしています。

• その他の技術：
  従来の光の限界を超えるため、パターニングを複数回に分けるダブルパターニングや、ナノインプリント、自己組織化（DSA）などの新しい手法も模索されています。


リソグラフィ技術は現在、理論的な限界に挑戦し続けており、次世代の微細化と低コスト化に向けた大きな転換期を迎えています。

長文お疲れ様でした～

難しい言葉が並んでしまいましたが、要は「回路をお絵かきする技術」ってことですね！

まとめ

今日は、リソグラフィ技術について簡単にお伝えしました！

今更ですが半導体について勉強中なので、今後のこんな感じのネタが増えるかもです。半導体気になる方は、引き続きチェックしてください！！
